POUŽITIE

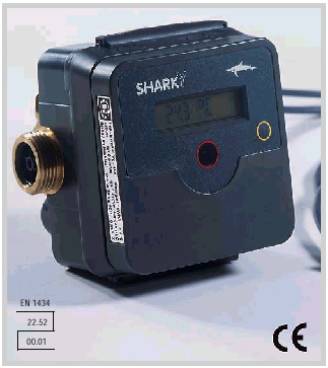

q       Kompaktný statický merač množstva tepla s ultrazvukovým prietokomerom

q       Snímanie všetkých údajov, potrebných pre rozpočítanie nákladov na vykurovanie v systémoch centrálneho a lokálneho zásobovania teplom; maximálna presnosť merania

ČINNOSŤ

q       Meranie s elektronickým riadením a vyhodnocovaním

q       Softvér na báze operačného systému Windows
zaručuje optimálne prispôsobenie špecifickým potrebám užívateľov

q       Certifikovateľnosť podľa smerníc NOWA; možnosť dodania v  dimenziách
q_p = 0,6 / 1,5 a 2,5 m³/h

VLASTNOSTI

q       Statická metóda merania

q      Certifikovateľnosť podľa smerníc NOWA

q       Presnosť merania spĺňa požiadavky triedy 2 v zmysle normy EN 1434

q       Ekologická lítiová batéria s dlhšou životnosťou ako perióda overovania merača tepla

q       Absolútne zabezpečenie údajov použitím pevnej pamäte EEPROM

q       Komunikačné rozhranie pre zbernicu M-Bus alebo impulzný výstup

q       2 nezávislé dátum odpočtu pre rozúčtovanie

q       Natočiteľné kalorimetrické počítadlo

q       Konštrukcia prietokomera výhodná z hľadiska servisu

q       Pripojenie snímačov teploty cez svorkovnicu


VŠEOBECNE

q       Kompaktný statický merač množstva tepla s elektronickou riadiacou a vyhodnocovacou jednotkou, s ultrazvukovým meraním prietoku

q      Uchovanie údajov o pretečenom množstve vody a o spotrebe energie

KOMPONENTY

q       Ultrazvukový snímač objemového prietoku

q       Kalorimetrické počítadlo s vyhodnocovaním prietoku, teplôt a spotreby tepelnej energie

q       Snímače teploty

DIAGRAM TLAKOVÝCH STRÁT

Úbytok tlaku [bar]

Objemový príetok [m³/h]

PRESNOSŤ MERANIA PODĽA EN 1434 TR. 2

Hranica chyby podľa EN 1434 trieda 2

Typická presnosť merania SHARKY

Úbytok tlaku [bar]

Objemový prietok [m³/h]

KALORIMETRICKÉ POČÍTADLO

Kalorimetrické počítadlo realizuje všetky funkcie, potrebné na vyhodnotenie prietoku a teplôt, na rôz­ne výpočty, na protokolovanie a zobrazovanie údajov. Je konštrukčné integrované so snímačom objemového prietoku. Kompaktná konštrukcia zabezpečuje jednoduché zabudovanie prístroja. Požadované hodnoty spolu s jednotkami a symbolmi možno pohodlne odčítať na jednoriadkovom 7- miestnom displeji. Jedno obslužné tlačidlo umožňuje pohodlnú voľbu rôznych postupností zobrazovania. Pre lepšie odčítavanie možno počítadlo natáčať. Na elektrické napájanie sa štandardne používa lítiová batéria (3,0 V js) s dlhou životnosťou. Pri pripojení na zbernicu M-Bus je počítadlo napájané priamo zo zbernice. Automaticky sa detekujú všetky výpady prevádzky a poruchy a zobrazujú sa na LCD- displeji. Všetky údaje, dôležité pre rozúčtovanie nákladov sú zabezpečené uložením v pevnej pamäti (EEPROM). Do tejto pamäte sa v pravidelných intervaloch ukladajú namerané hodnoty, parametre prístroja a informácie o druhoch chýb.



ULTRAZVUKOVÝ SNÍMAČ OBJEMOVÉHO PRIETOKU

Použitá ultrazvuková metóda meranie objemového prietoku umožňuje dosiahnuť veľmi vysokú presnosť merania. Prietokomer / merač tepla možno montovať do prívodného alebo do vratného potrubia. Prietokomer zodpovedá požiadavkám normy der EN 1434.

SNÍMAČE TEPLOTY

Štandardne sa požívajú snímače teploty typu
Pt 100 podľa normy DIN IEC 751 vo vyhotovení s pripojovacím káblom.

KOMUNIKAČNÉ ROZHRANIA

Merač tepla má optické komunikačné rozhranie pre optickú hlavicu s magnetickým uchytením podľa štandardu ZVEI. Údaje možno odčítať aj cez komunikačné rozhranie zbernice M-Bus. Alternatívne možno dodať aj prístroj s impulznými výstupmi (tepelná energia a pretečený objem).



PRÍSLUŠENSTVO / SOFTVÉR

Pre komfortnú obsluhu merača tepla je k dispozícii parametrizačný sofvér. Beží pod operačným systémom Windows (verzia 95 a vyššie) a prostredníctvom obslužného prístroja, pripojiteľného cez zbernicu
M-Bus umožňuje

q       uvedenie do prevádzky

q       odčítanie nameraných hodnôt

q       tlač protokolov

q       konfigurovanie merača tepla.

FUNKCIE PROTOKOLOVANIA ÚDAJOV

Na uloženie rôznych nameraných hodnôt slúži pevná pamäť EEPROM. Pamäť je rozdelená do viacerých blokov.

PAMÄŤ UDALOSTÍ

Do tejto pamäte sa ukladajú všetky aktuálne zmeny a chyby merača tepla. Možno do nej uložiť až do 16 takýchto udalostí. Rozlišujú sa nasledujúce druhy udalostí:

q       chyba kontrolného súčtu

q       chyba snímačov teploty

q       chyba ultrazvukového prietokomera

q       začiatok a koniec režimu overovania

q       zmena základnej konfigurácie.

PAMÄŤ „LOG“

Do tejto časti pamäte sa ukladajú údaje o spotrebe. Frekvenciu ukladania možno pritom voliť v rozsahu 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 minút alebo možno použiť štandardné prednastavenie 24 hodín; pozri tabuľku 1). Údaje, ktoré sú uložené v pamäti „LOG“ možno použiť pre nasledujúce interné vyhodnotenia:

q       odčítanie ročnej spotreby v určitom dátume odpočtu.

Príklad:

Dátum odpočtu je 01.10.; zobrazí sa údaj o spotrebe za časový interval od 01.10. predchádzajúceho roku do 30.09. aktuálneho roku.

q       Porovnanie hodnôt spotreby za posledný a predchádzajúci interval odpočtu spotreby tepla.

Interval pamätania

Hodnoty

Počet súborov údajov

Interval
odpočtu

5 minút

Energia, objem, teplota prívod / spiatočka,  dátum

988

82 hod resp. 3,4 dňa

15 minút

Energia, objem, teplota prívod / spiatočka,  dátum

988

10 dní

1 hodina

Energia, objem, teplota prívod / spiatočka,  dátum

988

41 dní resp.
1,3 mesiaca

24 hodín

Energia, objem, teplota prívod / spiatočka,  dátum, max. hodnoty

494

494 dní resp. 16 mesiacov

Tabuľka 1 (Príklad možného nastavenia pamäte LOG)

OVLÁDANIE DISPLEJA

ZOBRAZENIA NA DISPLEJI / ŠTANDARDNÉ PREDNASTAVENIA

Údaje merača tepla sa zobrazujú na 1- riadkovom
7- miestnom LCD displeji spolu s jednotkami a symbolmi.

PREHĽAD CYKLOV

      Hlavný    Servisný   Mesačný


ŠTRUKTÚRA CYKLOV MENU

Na displeji merača tepla sa

Cyklus

Blok

Zobrazovacie okno 1

Zobrazovacie okno 2

Hlavný cyklus

1.1.

Test segmentov, energia (základné zobrazenie

1.2

Objem, hodiny prevádzky

1.3

Prietok, tepelný výkon

1.4

Teplota: prívod / spiatočka / rozdiel

1.5

Aktuálny dátum

Servisný

cyklus

2.1

Kumulovaná energia pre 1. deň odpočtu

Dátum 1. dňa odpočtu

2.2

max. tepelný výkon

max. objemový prietok

max. hodnota vstupnej teploty

max. hodnota vratnej teploty

max. hodnota rozdielu teplôt

Dátum maxim. výkonu

Dátum max. prietoku

Dátum max. vstup. teploty

Dátum max. vratnej teploty

Dátum max. rozdielu teplôt

2.3

CLEAR (nulovanie maximálnych hodnôt)

2.4

Kumulovaná energia pre 2. deň odpočtu

„buS“                                               (M-bus)

„nr“                                      (výrobné číslo)

Dátum 2. dňa odpočtu

Primár. adresa (3 miesta)

Sek. adresa (7 miest)

Mesačný

cyklus

3

·     Kumulov. energia za posledný mesiac

·     Kumulov. ener. za predchádz. mesiac

·

·

·     Kumulovaná energia za 13 mesiac

Dátum pamät. za posl. m.

Dátum pam. za predp. m.

Dátum pamät. za 13 mes.

môžu zobrazovať 3 cykly (slučky) zobrazovaných hodnôt.
Zobrazovacie okná každého cyklu možno prepínať po
blokoch. Niektoré zo zobrazovacích okien pozostávajú
z dvoch hodnôt, ktoré sa prepínajú s periódou 4 sekundy.

Príklad:
q       1. okno: spotreba energie k 1. dňu odpočtu

q       2. okno: dátum 1. dňa odpočtu

Prvý cyklus sa označuje ako „Hlavný“, druhý ako
Servisný“ a tretí cyklus ako „Mesačný“.

Na rýchle vizuálne rozlíšenie sú jednotlivé cykly označené
na displeji príslušnými symbolmi:

hlavný cyklus     = bez symbolu

servisný cyklus  = „S“

mesačný cyklus = „M“

Štandardne je nastavený hlavný cyklus s aktuálnymi
údajmi o prietoku , spotrebe energie a dátume.
V servisnom resp. mesačnom cykle sa okrem iného
zobrazujú údaje o maximálnych hodnotách (pre štatistiku),
o adresách resp. údaje pre 13. mesiac.

JEDNODUCHÁ OBSLUHA

Na čelnom paneli merača tepla je jedno tlačidlo, ktorým
možno prepínať jednotlivé zobrazenia. Pritom treba
rozlišovať medzi krátkym a dlhým zatlačením. Pri krátkom
zatlačení (< 3 sekundy) sa prepína v rámci jedného cyklu,
pri dlhšom zatlačení tlačidla
(> 3 sek) sa prepína na nasledujúci cyklus zobrazovania.
Hlavným zobrazením je okno „Energia“. Ak sa obslužné
tlačidlo po dobu max. 4 minúty nezatlačí, vráti sa
zobrazenie na displeji automaticky sem.

Obslužný softvér umožňuje aplikačne špecificky nastaviť
zobrazované bloky údajov. Volia sa celé bloky (nemožno
voliť jednotlivé zobrazenia)


SNÍMAČ TEPLOTY PT 100

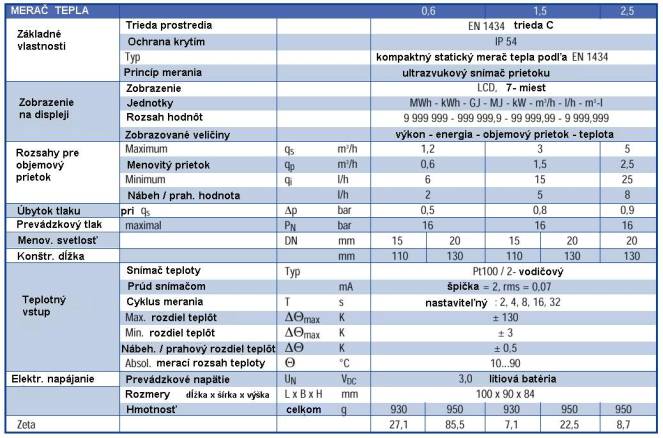

MERAČ MNOŽSTVA TEPLA

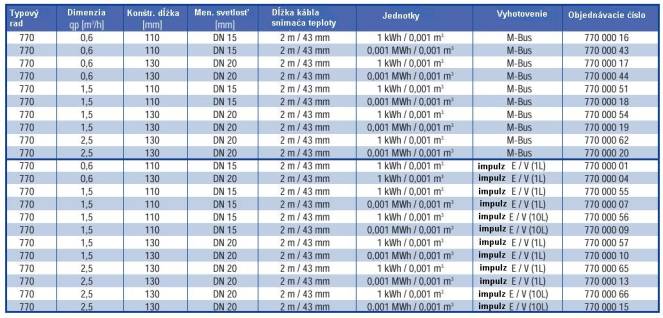

ROZMERY
